led拼接屏安裝圖解（P2LED顯示屏安裝施工圖）

LED顯示屏有多種安裝方式，在選擇時，需要根據現場環境進行確定。不同的場景和不同播放顯示需求，會使用不同方案，比如：吊裝式、普通掛裝、支架掛裝、擺臂式安裝、立柱堆裝、落地式安裝等都是項目設計時可能會遇到的。

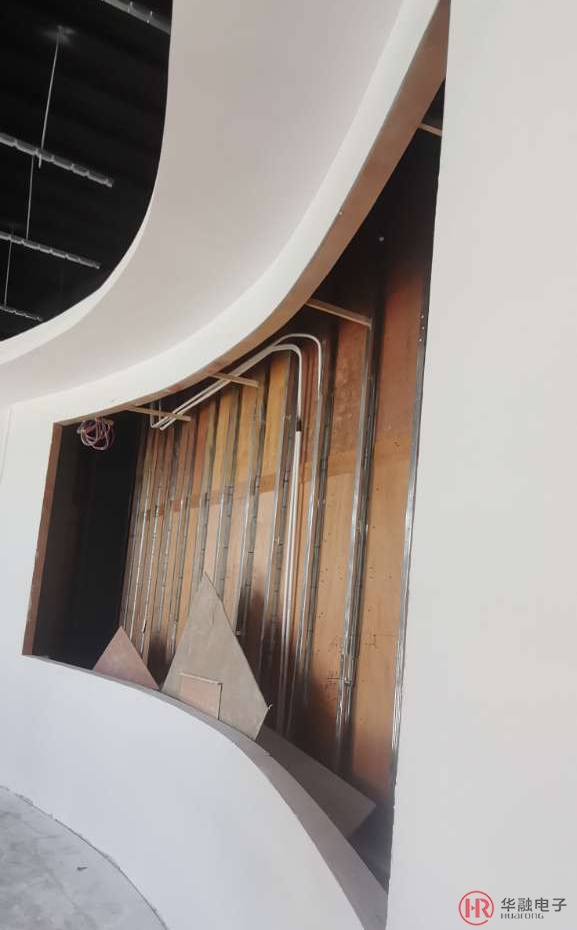

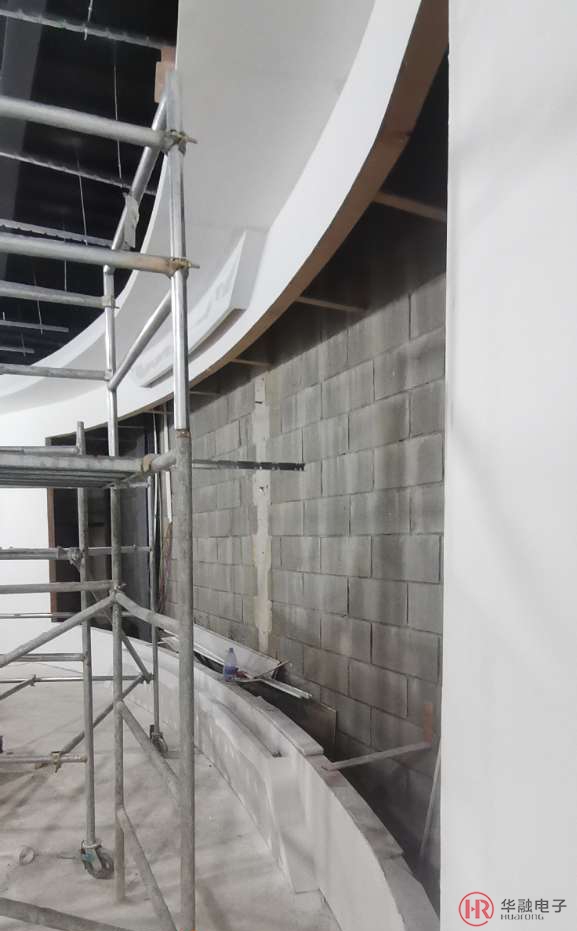

而本案例中P2LED弧形大屏所使用的安裝方式為鑲入式安裝方式。安裝前，客戶方預留了安裝位，且尺寸滿足整個大屏外形尺寸需求。該案例墻下方還預留有較多空間，可便于整個LED顯示屏部分進行散熱。

（一）弧形LED屏骨架制作較普通矩形復雜，且容易出現設計尺寸與安裝尺寸有誤差等情況。

（二）制作主架和邊框 (LED整體尺寸4.8*1.92M),根據設定大小的LED顯示屏尺寸CAD圖紙,選擇鋼結構材料,然后將材料切割對應尺寸,進行焊接成田字形,誤差不要大于1mm,參考工程部分所設計圖紙要求;

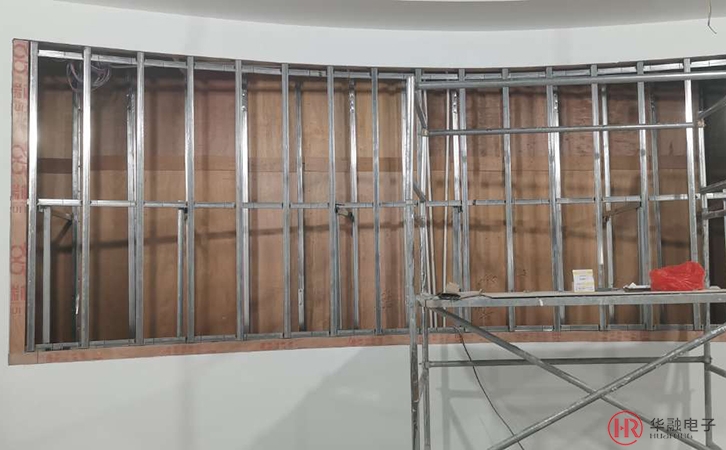

CAD結構設計圖,及主架焊接,將焊接好的架子固定在墻上。

（三）安裝控制系統:主電纜線、主網線布線;安裝電源、控制卡;控制卡連線、電源連線固定;連接電源與電源之間的線材時,注意火線L、零線N、地線的順序,以及單元板電源線,紅線+5、黑線5,對應的接口;

安裝如下圖

布線：安裝電源、控制卡、線材連接

（四）單元板安裝:安裝LED單元板,及排線連接;單元板一般從下往上裝,從中間往兩邊開始安裝,原因是從底部安裝主要是為了使水平和垂直都能在正?？刂品秶鷥?nèi),如果是從上往下安裝，容易出現縫隙過大，不易調整的情況，因此非特殊情況時，LED模組安裝順序都會選擇從下往上安裝，避免誤差太大導致返工。

（五）調試:根據圖信號圖,對應連接排線順序;安裝過程中安裝5行單元板就通電、通信號測試一下,有問題及時解決;

因為屏幕大的情況下,全部安裝好后需要將單元板拆下來,工程量就大了;在每一張控制卡上都會有個按鍵,可以播放紅、綠、藍、斜線,可以確定有沒有不良的單元板;如果正常顯示可以再安裝下一組,直到安裝完畢。

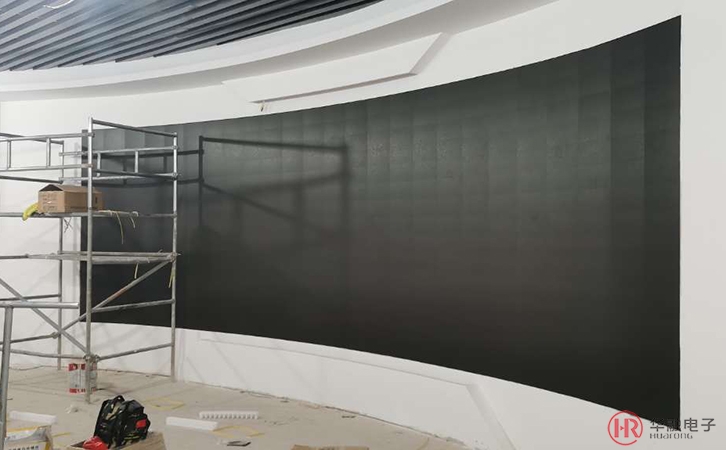

      在以上的P2led顯示屏安裝施工圖中，如想看顯示效果，可聯系業務發最終效果圖。
